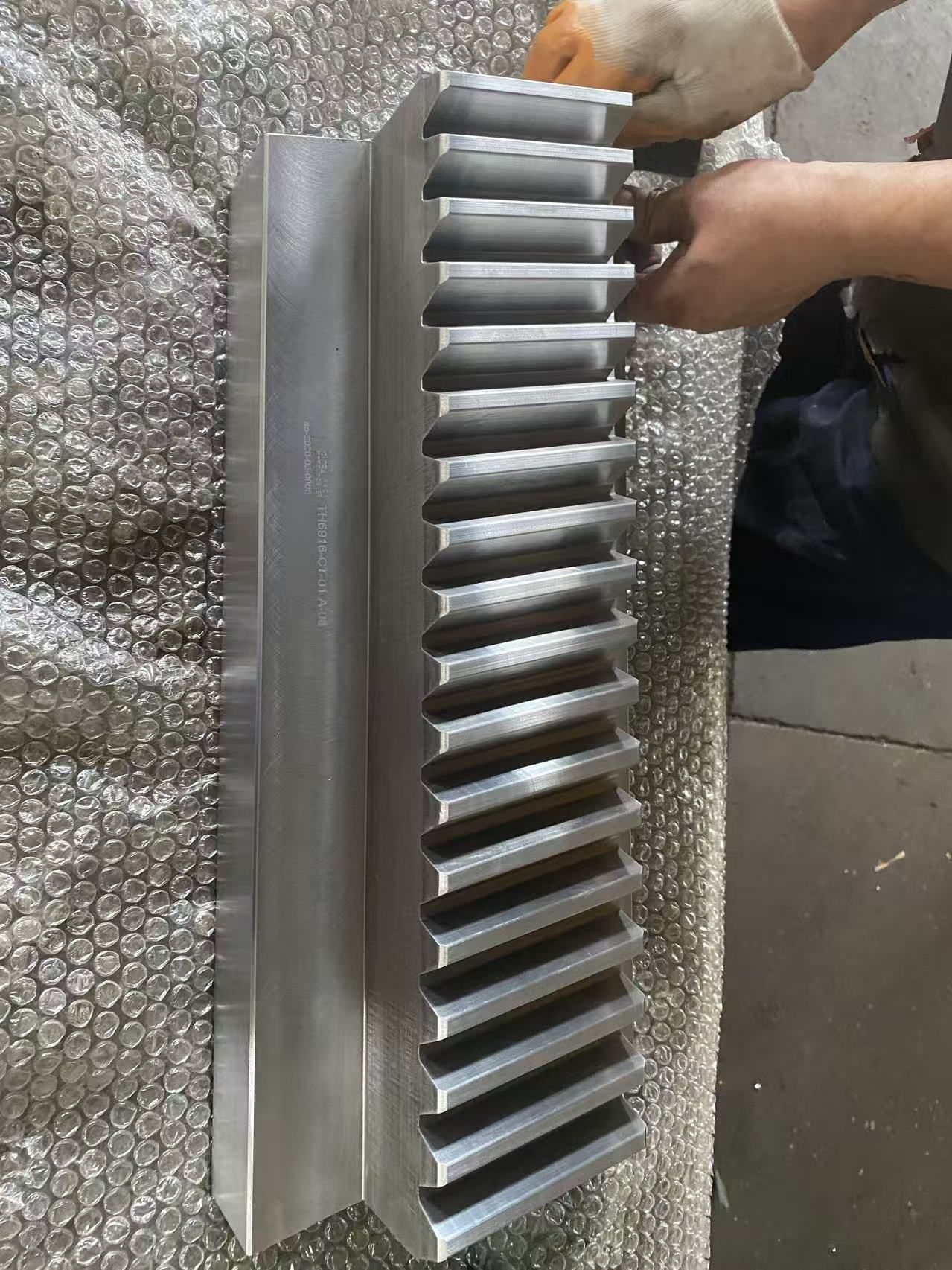

产品与检测实拍；具体精度等级以图纸及检测报告为准。
GR-Q5 / 精密齿条·齿轮
5级高精度磨削齿条
面向高端机床、测量设备与高动态轴的 5 级精度磨削齿条。
- 产品类别
- 精密齿条·齿轮
- 产品编号
- GR-Q5
- ENGINEERING
- 支持按图、按工况定制
PRODUCT INFORMATION
产品概述
标准系列提供模数 2-6、1000/1500/2000 mm 等长度的单齿距与总齿距公差；最终验收依据图纸和检测协议。
INDUSTRIES & APPLICATIONS
应用行业与具体场景
了解产品在设备中的用途，以及设计时需要核对的工况。
TECHNICAL DATA
技术参数与配置
| 齿形与结构 | 直齿或斜齿，精磨 |
|---|---|
| 模数范围 | M2-M6 |
| 材料与处理 | 淬硬后精磨，质量等级 5 |
| 交付方式 | 标准长度、接续段或按图定制 |
产品、结构与应用资料
PRODUCTION & INSPECTION
从生产到检测
关键设备、工序控制与检验记录共同保障产品从原料到交付的一致性。
磨平面
磨削基准面与安装面，先建立后续齿形加工、热处理和检测所需的稳定基准。
铣齿
按模数、齿形和齿距进行铣齿与分齿，控制刀具位置、齿槽一致性和加工余量。
淬火
按材料与寿命要求控制加热、扫描、冷却和变形，为齿面硬度与耐磨性提供基础。
五面体加工
在五面体加工中心完成长齿条外形、安装面、孔系与端部接口，减少重复装夹误差。
磨齿
在专用磨齿设备与受控冷却条件下精磨齿形、齿向和齿距，满足精密传动要求。
检测

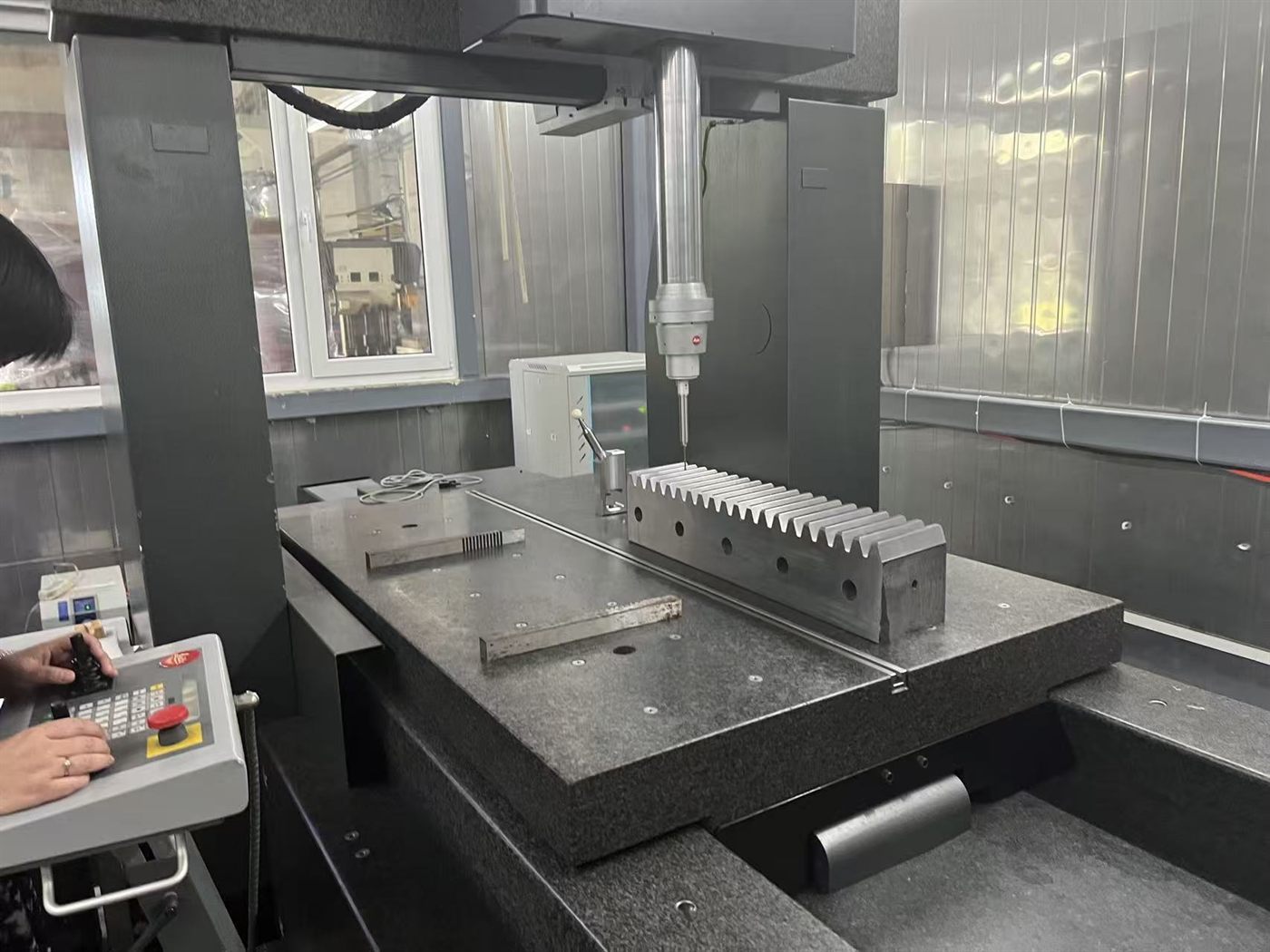

通过三坐标、齿形齿距与人工复核，检查尺寸、齿部精度、硬度和关键安装接口。
PROJECT INQUIRY
把工况和图纸发给工程团队
请提供负载、行程、速度、精度、数量或图纸信息，我们将共同评估选型、制造和交期。
