GR-RS / 滚轮齿条

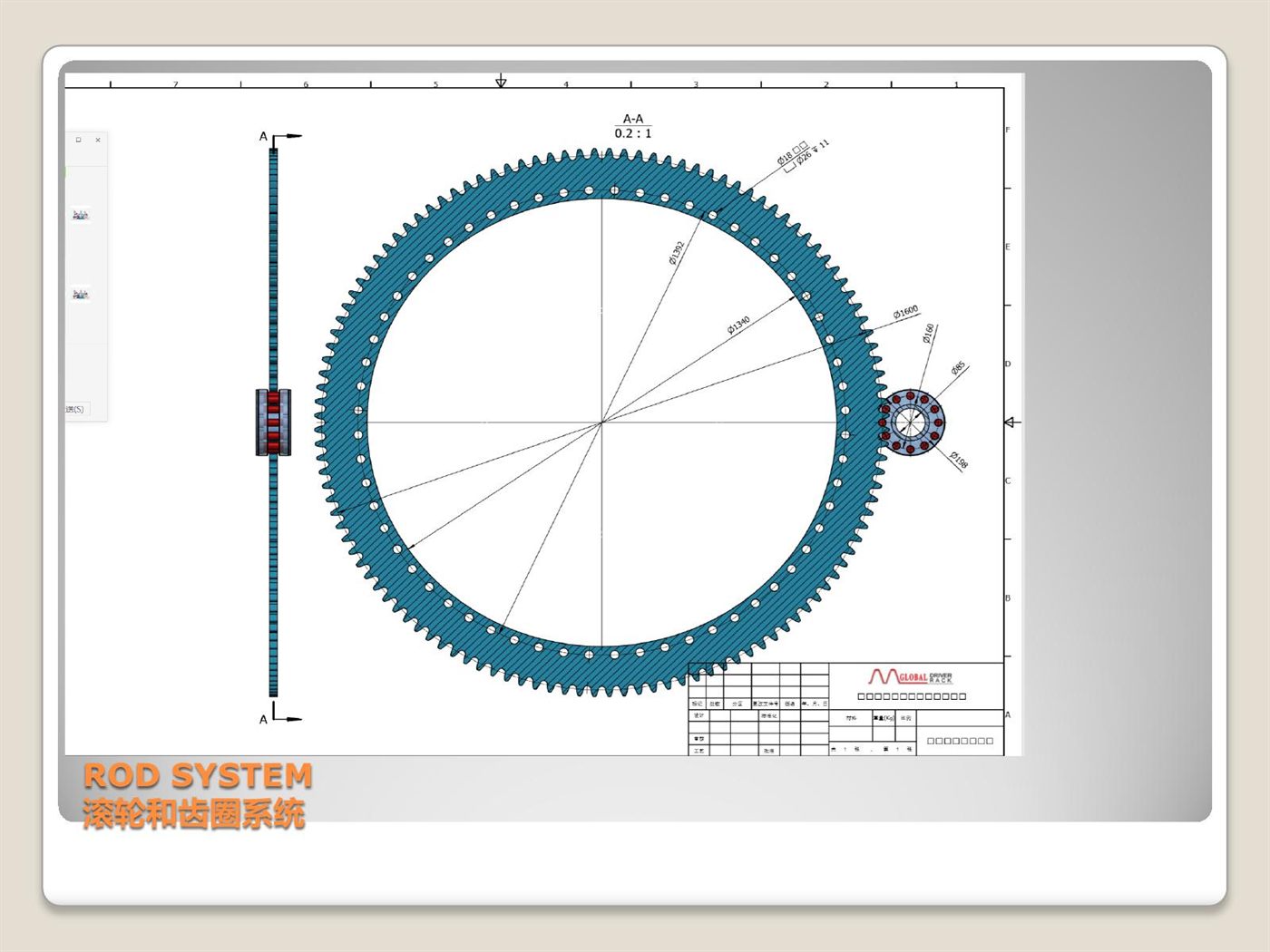

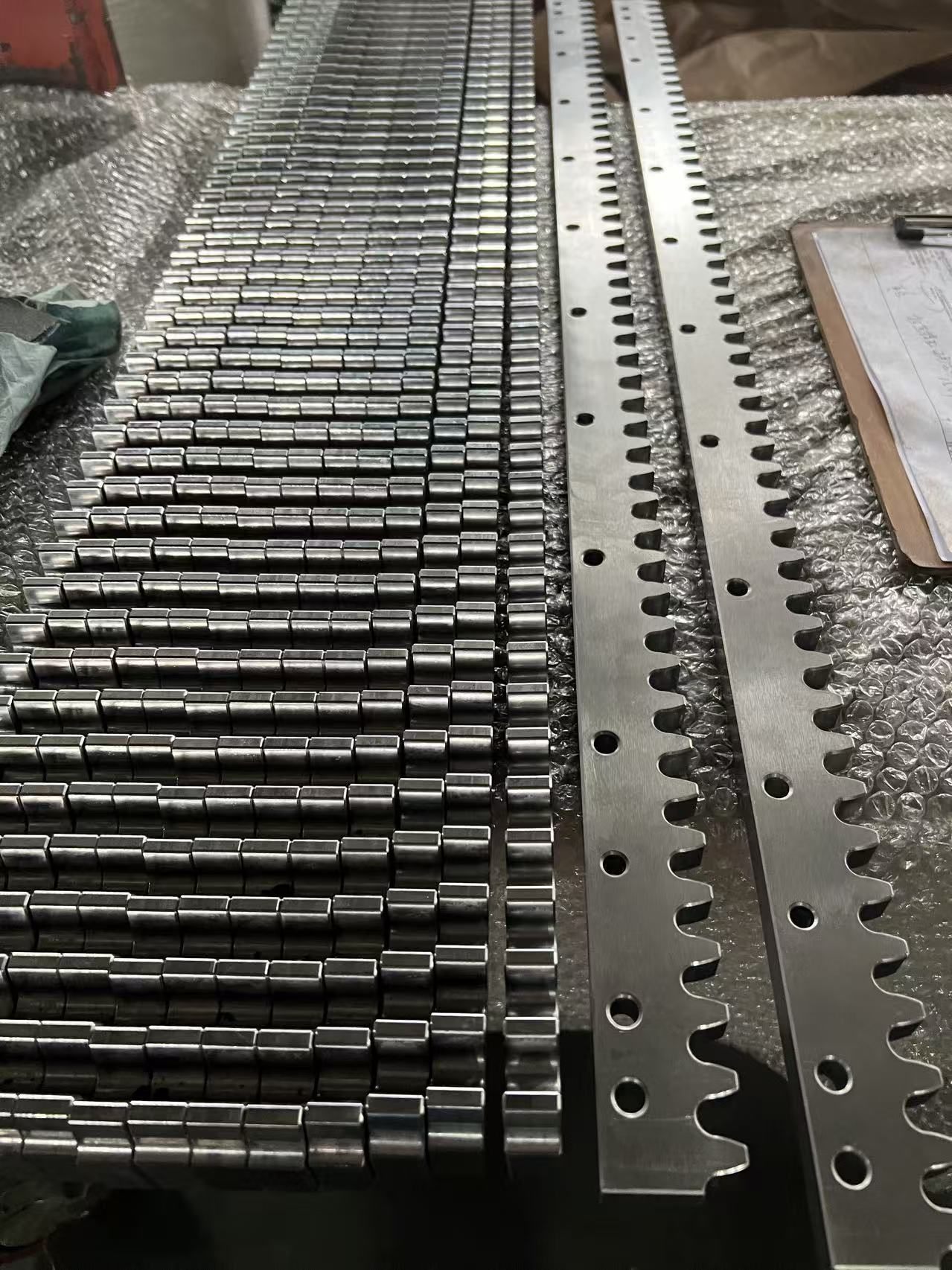

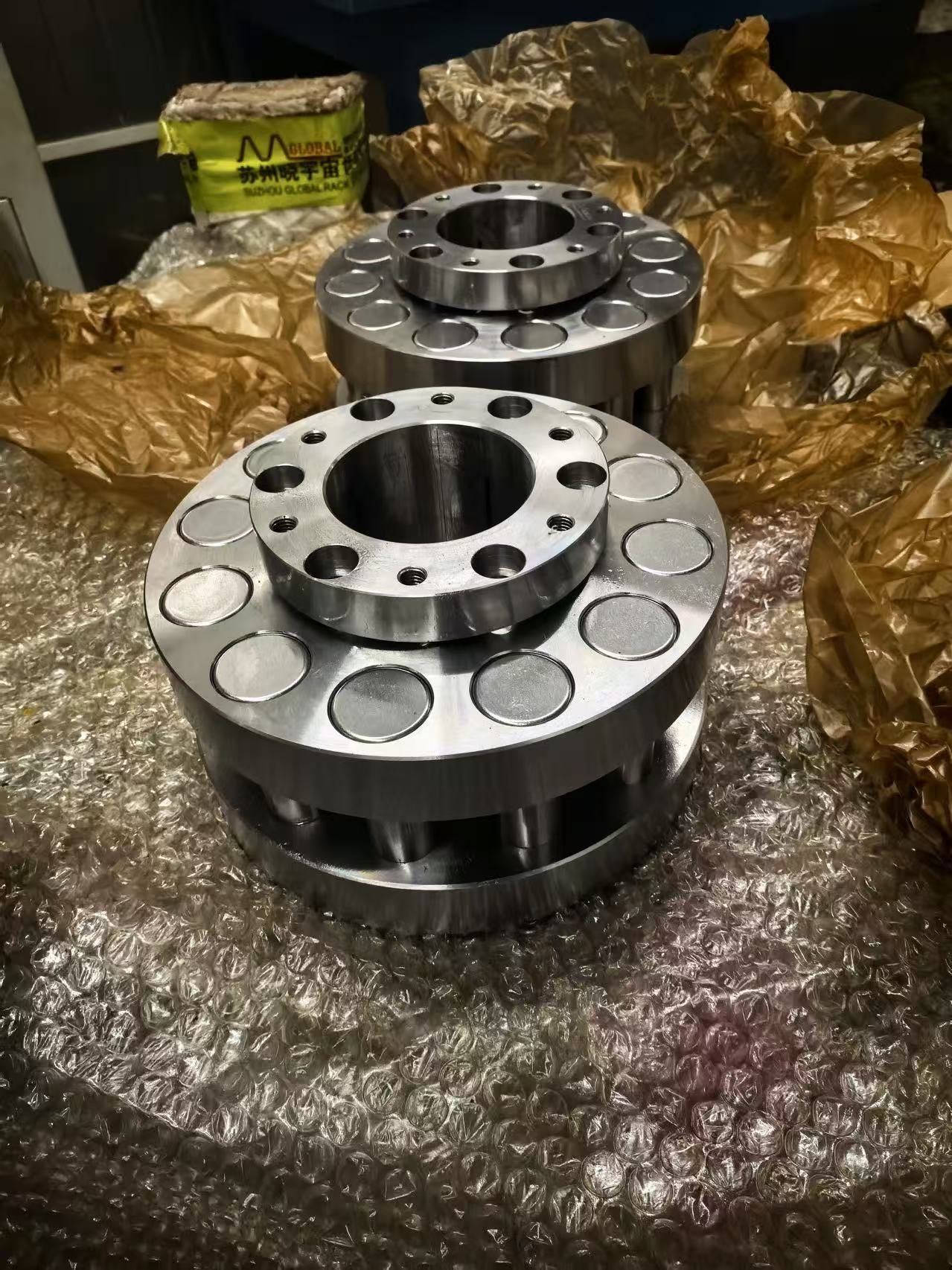

无间隙滚轮齿条与齿圈系统
摆线齿形与轴承滚销同时多齿啮合，面向零背隙、低噪音、低粉尘和长行程高速运动。
- 产品类别
- 滚轮齿条
- 产品编号
- GR-RS
- ENGINEERING
- 支持按图、按工况定制
PRODUCT INFORMATION
产品概述
TCG 系列覆盖 1008A 至 4014A 九种规格。滚轮每转直线位移 80-560 mm，允许动额定负载 130-14,000 N，允许静额定负载 200-21,000 N；接续安装可形成长距离传动，额定速度可达 180 m/min 以上。
INDUSTRIES & APPLICATIONS
应用行业与具体场景
了解产品在设备中的用途，以及设计时需要核对的工况。
TECHNICAL DATA
技术参数与配置
| 系列 | 1008A / 1010A / 1210A / 1610A / 2010A / 2510A / 3212A / 4012A / 4014A |
|---|---|
| 每转位移 | 80-560 mm |
| 允许动额定负载 | 130-14,000 N |
| 允许静额定负载 | 200-21,000 N |
| 定尺长度 | 480-1,000 mm，支持接续 |
| 运动特性 | 零背隙、低噪音、低振动、低粉尘 |
产品、结构与应用资料
PRODUCTION & INSPECTION
从生产到检测
关键设备、工序控制与检验记录共同保障产品从原料到交付的一致性。
磨平面
磨削基准面与安装面，先建立后续齿形加工、热处理和检测所需的稳定基准。
铣齿
按模数、齿形和齿距进行铣齿与分齿，控制刀具位置、齿槽一致性和加工余量。
淬火
按材料与寿命要求控制加热、扫描、冷却和变形，为齿面硬度与耐磨性提供基础。
五面体加工
在五面体加工中心完成长齿条外形、安装面、孔系与端部接口，减少重复装夹误差。
磨齿
在专用磨齿设备与受控冷却条件下精磨齿形、齿向和齿距，满足精密传动要求。
检测
通过三坐标、齿形齿距与人工复核，检查尺寸、齿部精度、硬度和关键安装接口。
PROJECT INQUIRY
把工况和图纸发给工程团队
请提供负载、行程、速度、精度、数量或图纸信息，我们将共同评估选型、制造和交期。
